Stabilisani ispravljač sa LM723 i regulacijom napona 0-30V i struje o-3A

Ovaj ispravljač je namjenjen srednje i naprednim konstruktorima. Kao što se sa šeme može vidjeti srce ovog ispravljača čini popularni stabilizator IC LM723. Druga šema predstavlja mikrokontrolerski indikator napona i struje, koji se može koristiti i za druge aplikacije!
Sam ispravljač je naptravljen u više primjeraka za potrebe članova Radio kluba "Trebinje" i pokazao se veoma pouzdan u radu.
Autor ovog projekt je Silvo Straser iz Slovenije. Kompletan projekat možete u PDF verziji preuzeti ovdje ili u Downloads sekciji sajta.

Napomena:
Mikrokontoler PIC16C71 je neophodno napuniti odgovarajućim softverom koji se nalazi u pdf dokumentu ili možete direktno preuzeti spreman HEX fajl, koji je spreman za punjenje u mikrokontroler. Preuzmi hex fajl.

PS lm723
Šema ispravljača sa LM723 i regulacijom napona 0-30V i struje 0-3A

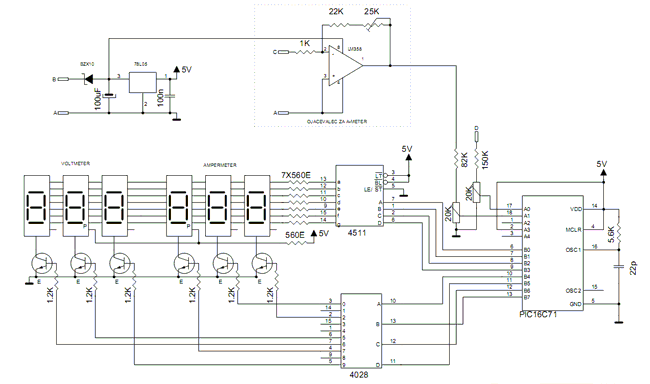

PS lm723uC
Šema mikrokontrolerskog indikatora napona i struje
